Eşanjör ya da ısı değiştirici, değişik sıcaklıklardaki iki ya da daha çok akışkanın ısılarının, birbirine karışmadan ve temas etmeden birinden diğerine aktarmasını sağlayan cihazlardır. Akışkanlar birbirlerinden bir ısı transfer yüzeyi ile ayrılırlar ve birbirlerine karışmaları bu sayede önlenir.

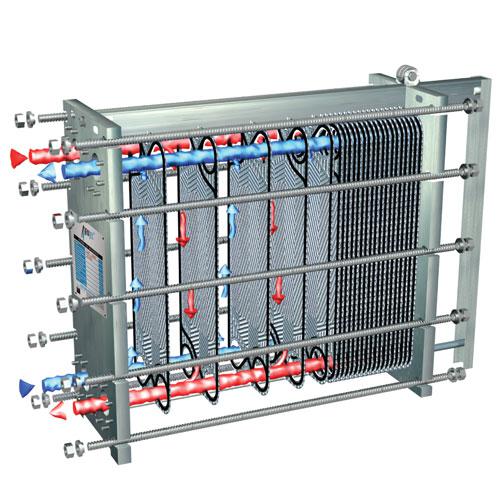

Plakalı ısı değiştirici (PID), belli sayıda kanallı plakalardan oluşur. Plaka demeti, hareketli ve sabit baskı plakası (gövde) arasına monte edilir, üst ve alt taşıyıcı çubuklar arasına dizilir, saplamalar ve cıvatalar ile sıkıştırılır.  Isı aktarım sürecindeki akışkanlar, plaka paketine sabit ve hareketli baskı plakaları (ön ve arka gövde) üzerinde yer alan bağlantılar (ağızlar) vasıtasıyla beslenir.

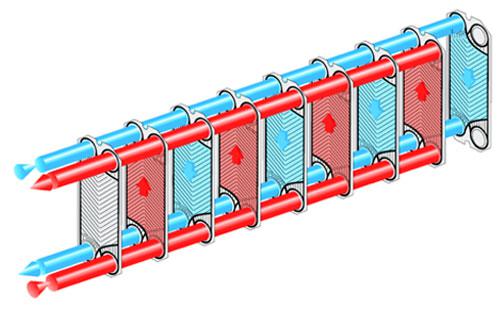

Plaka dizilimi, gövde üzerindeki bağlantılardan ısı değiştiriciye giren akışkanları -plakalar arasında birbirine temas etmeden akacak ve ısı değiştiriciyi yine gövde üzerinde yer alan diğer bağlantılardan terk edecek şekilde- yönlendiren iki ayrı kanal oluşturur. İstenilen basınç kaybına göre, optimum verimi elde etmek için değişik desene sahip plakalar, aynı ısı değiştirici içinde karışık dizilebilir.

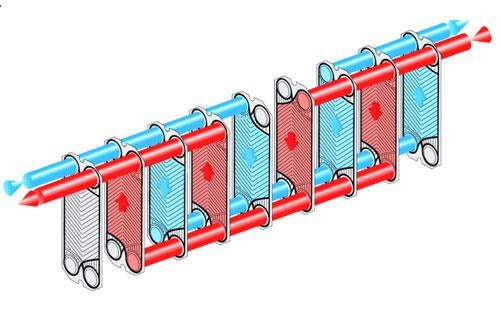

Özel aranjman plakalarının plaka demetine yerleştirilmesi ile ısı değiştiricide geçiş sayısını arttırarak, akışın birkaç kez yön değiştirmesi sağlanabilir.

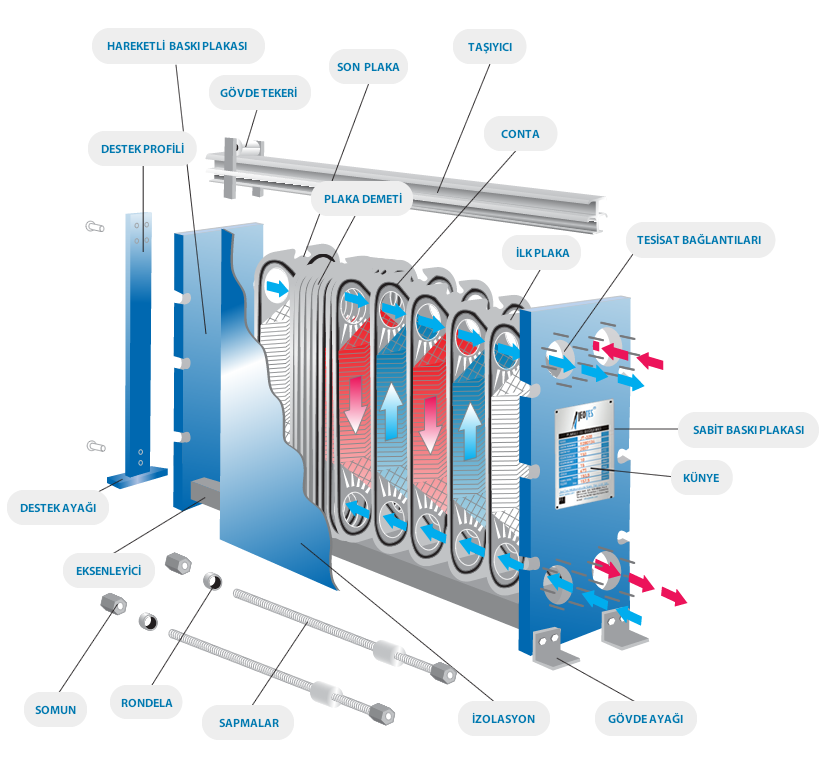

Plakalı Eşanjörün Parçaları

PARÇA MALZEMELERİ

AKSESUARLAR

İsteğe göre yalıtım, dahili filtre, boyunlu flanş, termometre, manometre, ters yıkama sistemi vs. eklenebilir.
