Diyaframlı Pompalar
Tapflo havalı diyaframlı pompalar bugün, piyasada yer alan ürünler içerisinde en kullanışlı pompalardan biridir. Bu pompalar birçok uygulamada çeşitli montaj şekilleri ile kullanılabilmektedir. Basit çalışma prensibi, kompakt oluşları ve güvenilir yapıları sayesinde Tapflo havalı diyaframlı pompalar ağır endüstri uygulamalarındaki talepleri rahatlıkla karşılayabilmektedir. Diyaframlı pompalar ayrıca yaygın olarak membranlı pompalar olarak da bilinirler.
Tapflo Kimyasal Dayanım Tablosu...
Tapflo Havalı Diyafram Pompalar...
HAVALI DİYAFRAMLI POMPALAR

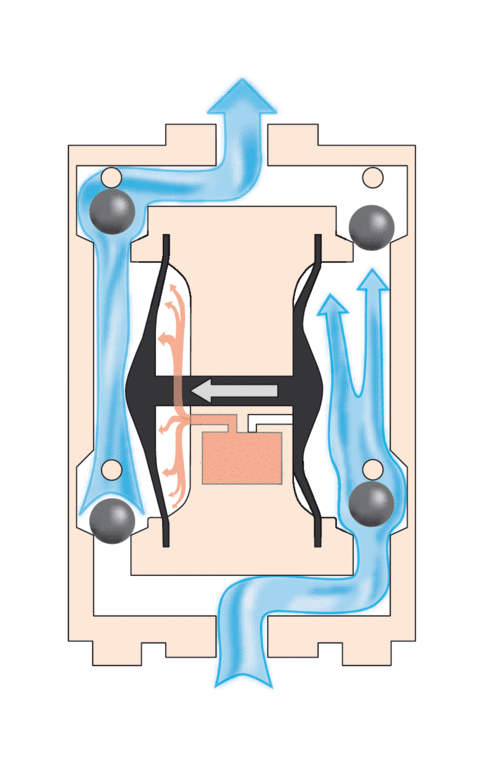

TAPFLO DİYAFRAMLI POMPALAR NASIL ÇALIŞIR?
Tapflo diyaframlı pompalar, basınçlı hava ile çalışır. Otomatik havalı valf sistemi, diyaframların arkasında yer alan ünitelerin hava basıncını değiştirerek tek mille birbirine bağlı olan diyaframları dönüşümlü – aşamalı olarak hareket ettirmektedir.
EMME DÖNGÜSÜ
Emme (1)
Diyaframlardan biri mil hareketiyle gövdeye doğru itilirken çalışma ünitesinin akışkan hacmini arttırır ve bir emme işlemi yaratır.
Pompalama (2)Diğer diyafram ise eşzamanlı olarak sıkıştırılmış havanın basıncını ünitede yer alan akışkana doğru ileterek akışkanı pompalama kanalına doğru iter ve bu işlem emme döngüsünü sağlamak üzere diyaframların bağlı olduğu ana mili hareket ettirir.
Her döngü esnasında, pompalama diyaframının ters tarafındaki hava basıncı, akışkanın tarafındaki basınca eşittir. Bundan dolayıdır ki, Tapflo diyaframlı pompaları, diyaframın kullanılma ömrü kısalmadan, kapalı tahliye valfiyle çalışabilmektedir.
Tapflo diyaframlı pompaların anahtar parçaları
Pompanın çalışması için hayati önem taşıyan üç önemli parça bulunmaktadır.
UZUN ÖMÜRLÜ DİYAFRAMLAR
İki adet diyafram pompa sistemi içerisinde akışkanı emme ve pompalama işini görmektedir. Tapflo diyaframlar kompozit konstrüksiyonları ve sıvıyla temas halindeki pürüzsüz yüzeyleri sayesinde sürekli ağır hizmet uygulamalarında yüksek verimlilik sağlar.
Entegre, hafif metalden imal edilmiş destekleyici çekirdek, pul veya somuna ihtiyaç duymaksızın akışkan ile temas halindeki yüzeyin tamamı ile pürüzsüz olmasını sağlar ve yüksek dayanım gereksinimlerini karşılar. Bu yapı sızdırma olasılığını ortadan kaldırırken diğer yandan diyaframların kolaylıkla temiz tutulmasını sağlar.
Diyaframlar, farklı uygulamalara cevap verebilmek adına PTFE (gıda sınıfı), EPDM, beyaz EPDM (gıda sınıfı), NBR ve FKM (FKM yalnızca belirli modellerde)gibi farklı malzemelerden üretilmektedir.
ÇEVRECİ HAVA VALFİ
Hava valfi pompanın kalbi olarak tanımlanır ve basınçlı havayı diyaframların arkasında yer alan haznelere dağıtır.
Akıllı sızdırmazlık sistemi sayesinde yağsız, kuru hava ile çalışır ve bakım gerektirmez. Bu sistem bir yandan maddi anlamda tasarruf sağlarken diğer yandan çevre kirliliğini de önlemiş olur.
Tapflo hava valf, tasarımı gereği, daha önce durduğu her konumda kaldığı yerden tekrar çalışmaya başlayabilir ve kilitlenme sıkıntısı yaşamaz. Pompaya hava verildiği an, pompa otomatik olarak çalışmaya başlayacaktır. Valf gövdesi, pirinçten veya opsiyonel olarak PET veya paslanmaz çelik AISI 316 malzemeden üretilmektedir.
TOP ÇEK VALFLER
Tapflo pompaları, transfer edilen akışkanın doğru yöne akmasını sağlayan dört adet çek valf ile donatılmıştır.
Valfler, en basit ve güvenilir valf tasarımı olan küre şeklindedir. Yüksek sızdırmazlık kabiliyetine sahip bu valfler oldukça basit bir şekilde temizlenebilir ve gerektiğinde kolaylıkla değiştirilebilir.
Çek valfler; ilgili akışkana uygun malzeme seçilmek üzere EPDM, NBR (nitril), PTFE, AISI 316, poliüretan ve seramik malzemeden imal edilmektedir.

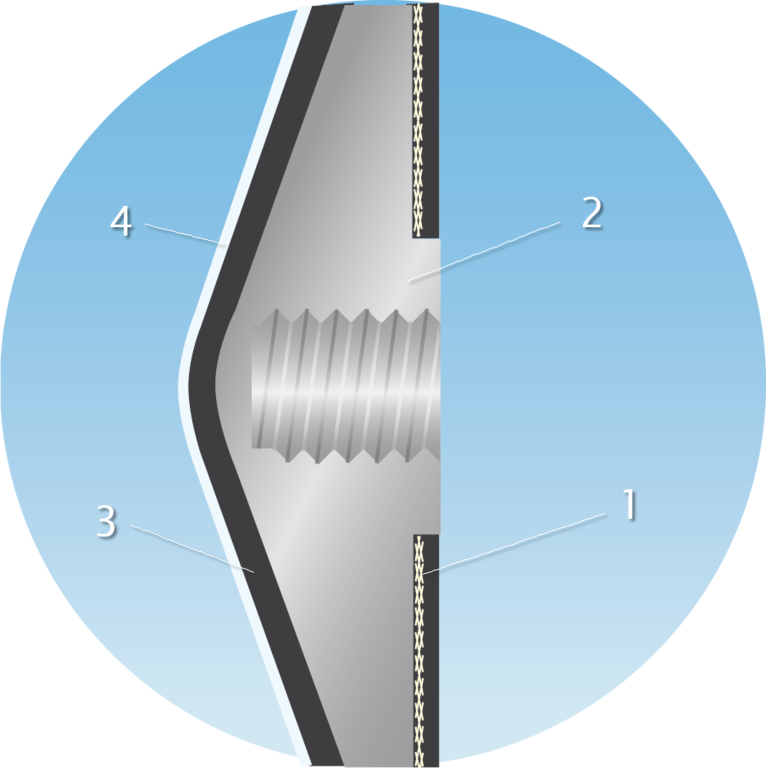

PTFE DİYAFRAMIN KESİTSEL GÖRÜNÜŞÜ
1) Güçlendirme şeridi
2) Hafif metal çekirdek
3) EPDM katman
4) PTFE katman
